Was sind Wellpassdichtungen?

Wellblechdichtungen sind eine Art mechanischer Element, das zum Dichten verwendet wird. Sie bestehen aus dünnen Metallblättern durch einen speziellen Prozess und werden in eine kreisförmige ringförmige Dichtung mit regelmäßigen, welligen konkaven und konvexen Mustern (d. H. "Wellern") gedrückt. CMG -Dichtungen gelten als Standard für die Wellpack -Metalldichtungstechnologie. CMG -Dichtungen sind eine ideale Wahl für ASME -Flansche der Klasse 150 und 300 mit minimaler Schraubenlast.

1. Hauptmerkmale und Arbeitsprinzipien
(1) Elastizität und Widerstandsfähigkeit:
Die Wellstruktur ist wie eine winzige Feder. Wenn die Flanschschrauben angezogen werden, werden die Wellen komprimiert; Und wenn die Geräte aufgrund von Temperatur- und Druckänderungen während des Betriebs vibrieren oder die Flansche leicht getrennt sind, können sich die komprimierten Wellen erholt, um diese Änderung auszugleichen, wobei immer den Kontakt zwischen den Dichtflächen aufrechterhalten und Leckagen verhindert werden. Dies ist der Schlüssel zu seiner Überlegenheit über flache Dichtungen.
(2) Hochdichtungsdruckverhältnis:
Da die Kontaktfläche der Welligkeit relativ gering ist, ist der Druck (spezifischer Druck) pro Einheitsbereich unter derselben Bolzenvorladung größer, wodurch es einfacher ist, winzige Flanschoberflächendefekte zu komprimieren und zu füllen, wodurch die anfängliche Versiegelung erreicht wird.
(3) Es gibt eine Vielzahl von Metallmaterialien:
Verschiedene Metallmaterialien können nach verschiedenen Medien (wie Korrosivität) und Arbeitsbedingungen (Temperatur, Druck) ausgewählt werden. Gemeinsame sind: 304/316 Edelstahl: Die am häufigsten verwendete, mit guter Korrosionsbeständigkeit und umfassender Leistung. Kohlenstoffstahl: Wird für nichtkorrosive Arbeitsbedingungen wie Hochtemperaturdampf verwendet. Spezielle Legierungen: Hastelloy, Monel und Inconel, die in ätzenden oder hochtemperaturen Umgebungen verwendet werden.
(4) Soft Deckungsschicht verfügbar:
Um eine bessere luftdichte oder versiegelte Spezialmedien zu erzielen, kann eine Schicht aus Weichversiegelungsmaterial auf den oberen und unteren Kontaktoberflächen der Wellpalmetalldichtung wie Graphit: Hochtemperaturbeständig, chemisch inert und am häufigsten verwendeten abgedeckt werden. PTFE (Polytetrafluorethylen): Ausgezeichnete chemische Korrosionsresistenz. Glimmer: Wird für extrem hohe Temperaturen (z. B. Hochtemperaturanwendungen bei oxidierenden Atmosphären) verwendet.
Diese Struktur wird als Metall-Jacket-Dichtung bezeichnet, die die Festigkeit und die Temperaturbeständigkeit von Metall mit den hervorragenden Versiegelungseigenschaften einer Weichschutzschicht kombiniert.

2. Haupttypen
Wellblechdichtungen werden häufig in zwei Haupttypen gefunden:

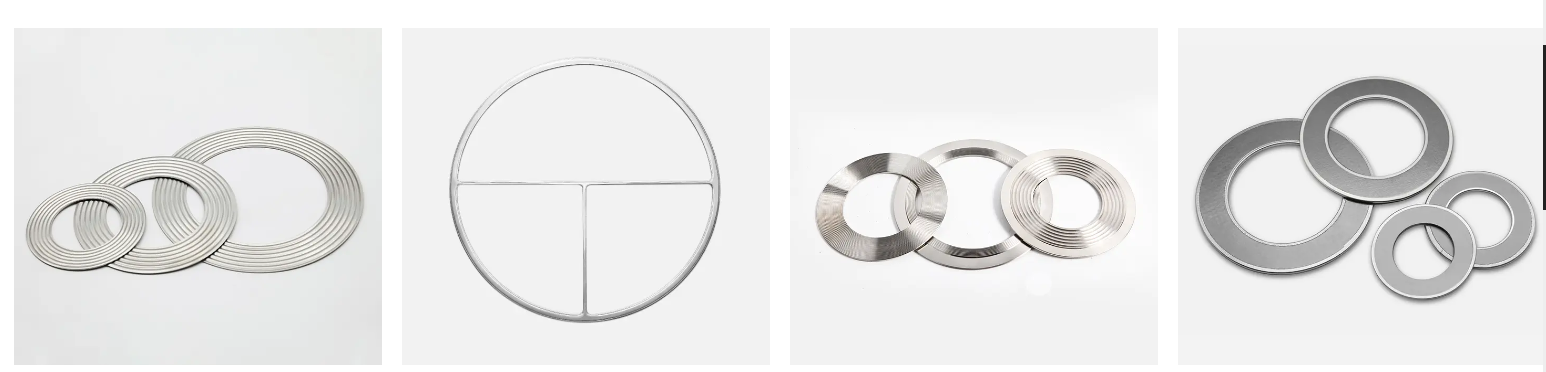

Basiswellblecher Metalldichtung:
Ausschließlich aus Wellstreifen ohne Deckschicht hergestellt. Es basiert auf der inhärenten Elastizität des Metalls und dem hohen Versiegelungsdruckverhältnis, um eine Dichtung zu erreichen. Es wird üblicherweise in Anwendungen verwendet, bei denen die Temperaturen und der Druck hoch sind, die Medien jedoch nicht stark ätzend sind.
Wellblechdichtung mit Abdeckschicht (Metallverletztedichtung):
Eine Schicht aus Weichdichtungsmaterial (z. B. Graphitblech) wird auf die oberen und unteren Oberflächen der grundlegenden Wellmetalldichtung aufgetragen, und dann werden die Kanten mit einer Form verpackt und befestigt. Dies ist der am häufigsten verwendete Typ in der Industrie.

3. Vorteile und Anwendungen
Vorteile:
Anpassungsfähigkeit: Kann Schwankungen von Druck und Temperatur sowie eine leichte Flanschverformung aufnehmen.
Zuverlässige Versiegelung: Viel bessere Versiegelungsleistung als flache Dichtungen.
Hochtemperatur- und Hochdruckfestigkeit: Der Metallkörper kann Temperaturen und Drücken standhalten, die weit höher als nicht-metallische Dichtungen. Korrosionswiderstand: Die Materialauswahl ermöglicht die Anpassungsfähigkeit an verschiedene Medien.
Langes Dienstleben: Ausgezeichnete Belastbarkeit macht es weniger anfällig für Stressentspannung und Misserfolg.

Typische Anwendungen:
Rohre, Ventile, Pumpen und Druckbehälterflansche in der petrochemischen Industrie.
Dampfturbinen und Kesselsysteme in der Stromindustrie.
Pharmazeutische und Lebensmittelindustrie (316 Edelstahl mit PTFE -Overlay ist häufig).
Alle mittel-, hochdruck- und hochtemperaturen Flanschanschluss, die zuverlässige Versiegelung erfordern.
