Kammprofildichtungen Benutzerdefiniert

Heim / Produkt / Kammprofildichtungen

Kammprofildichtungen

Kammprofildichtungen, die allgemein auch als gezahnte Metalldichtungen oder Rillendichtungen bekannt sind, werden für Dichtungsanwendungen bei hohem Druck und hoher Temperatur eingesetzt. Sie bestehen typischerweise aus einem einteiligen Metallkern mit konzentrischen Zacken oder Rillen auf beiden Dichtflächen, oft bedeckt mit einem weichen Dichtungsmaterial wie Graphit oder PTFE (Polytetrafluorethylen).

Diese Dichtungen wurden speziell für eine zuverlässige Dichtungsleistung unter Druckbedingungen entwickelt, während herkömmliche Dichtungen anfällig für Verformungen oder Verdrängungsfehler sind.

Kammprofil-Dichtungen werden in verschiedenen Materialien und unrunden Formen mit Präzision hergestellt. Sie können auch individuell für verschiedene Anwendungen entwickelt werden.

Angebot anfordern
VORHERIGE：Nichtmetallische Dichtungen
NÄCHSTE：Wärmetauscherdichtungen

Produktdetails

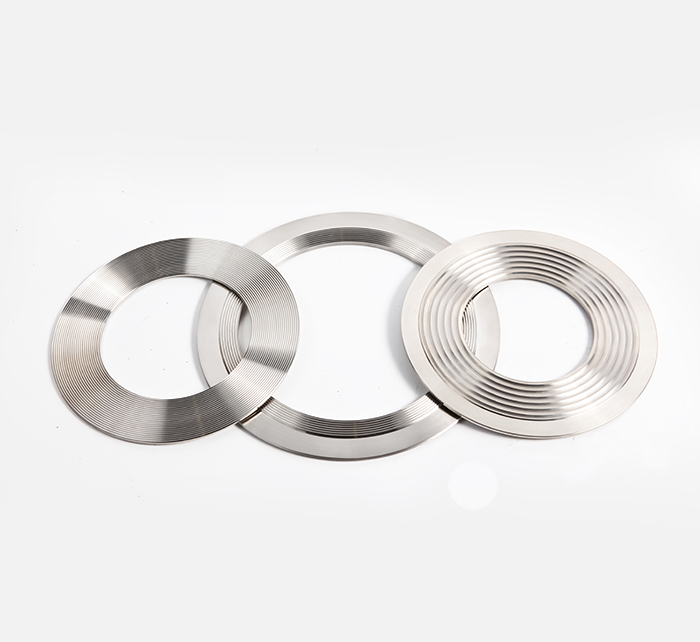

Stil RK1

RK1 wird ohne Führungsring für Nut- und Feder- oder versenkte Flanschanwendungen wie Außen- und Innengewinde hergestellt. Es wird typischerweise in Wärmetauscheranwendungen eingesetzt und als Upgrade für Doppelmanteldichtungen eingesetzt. Als gute Praxis wird dringend empfohlen, den Noppen (falls vorhanden) maschinell bearbeiten zu lassen.  Wo Passtrennwände erforderlich sind, werden diese zusätzlich kammprofiliert und laminiert. Sie haben die gleiche Dicke wie der Ring und werden durch Schweißnähte sicher an Ort und Stelle gehalten.

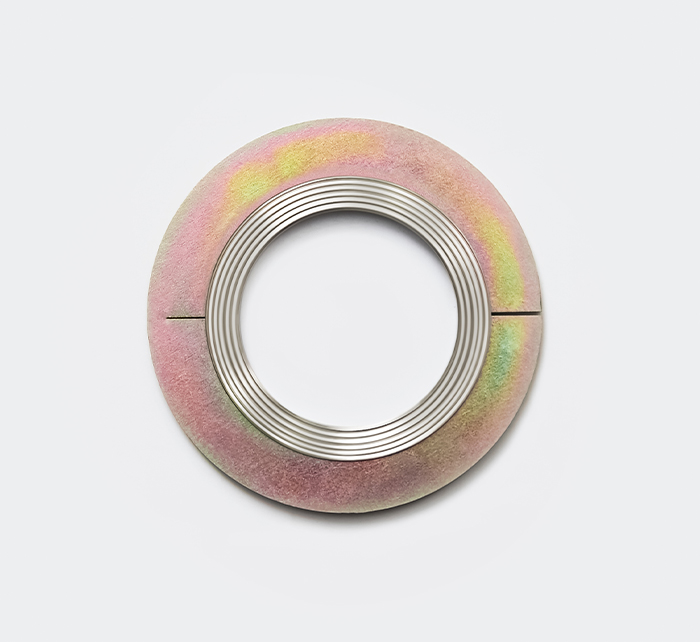

Stil RK2

RK2 ist zur Ausrichtung mit einem integrierten Führungsring ausgestattet. Es wird empfohlen, es in Flanschen mit erhöhter Stirnfläche zu verwenden. Die Dichtung ist in der Regel gemäß der EN12560-6-Spezifikation für ASME B16.5-Flansche konstruiert und dimensioniert, kann aber auch so hergestellt werden, dass sie anderen Standards entspricht.

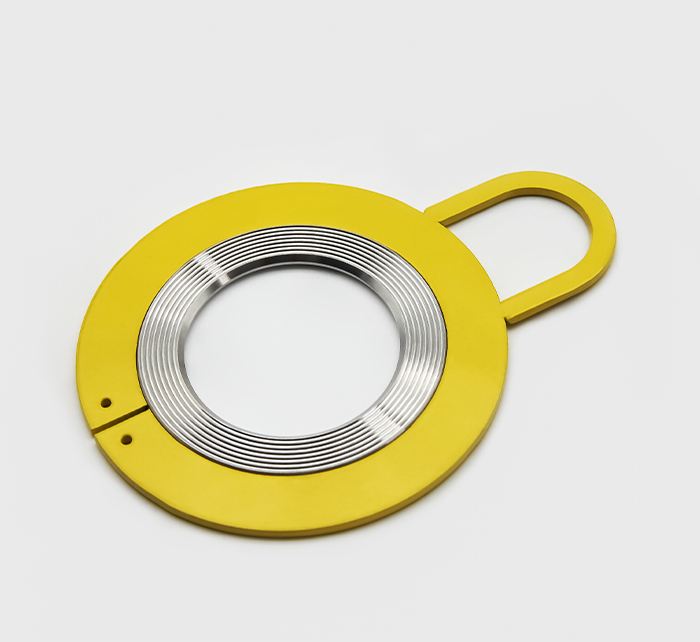

Stil RK3

RK3 verwendet einen locker sitzenden Führungsring. Dieses beliebte Design wird bevorzugt für Flansche mit erhöhter Stirnfläche in Rohrnenngrößen und Druckklassen verwendet und wird in Geräten mit übermäßigen radialen Schereigenschaften, thermischen Zyklen und Ausdehnungen verwendet.  Die Dichtung ist in der Regel gemäß der EN12560-6-Spezifikation für ASME B16.5-Flansche konstruiert und dimensioniert, kann aber auch so hergestellt werden, dass sie anderen Standards entspricht.

Empfohlene Produkte

Über uns
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. wurde 2007 gegründet, ist ein professioneller Kammprofildichtungen Hersteller und Kammprofildichtungen Lieferant und hat seinen Sitz in Ningbo, Provinz Zhejiang. Die Produktionsstätte erstreckt sich über 20.000 Quadratmeter und ist darauf ausgerichtet, den sicheren und zuverlässigen Betrieb von Fluiddichtungssystemen zu gewährleisten und Kunden geeignete Dichtungstechniklösungen anzubieten. Wir betreiben mehrere Produktionslinien für Dichtungsprodukte und sind spezialisiert auf die Konstruktion und Herstellung von Dichtungsdichtungen und anderen Dichtungsmaterialien für die Erdöl-, Chemie-, Energie-, Schiffsbau- und Maschinenbauindustrie. Zu unseren Hauptprodukten gehören Spiraldichtungen, Ringdichtungen, Kammprofildichtungen, gewellte Metalldichtungen, Isolierkittdichtungen und asbestfreie Dichtungen, unter anderem.
Unsere Kundschaft stammt aus verschiedenen Teilen der Welt, und durch unsere umfangreiche Erfahrung in der Branche haben wir das Vertrauen und die Anerkennung unserer Kunden gewonnen. Derzeit haben wir Zertifizierungen von mehreren namhaften Unternehmen erhalten. Darüber hinaus haben wir erfolgreich die Zertifizierung des Qualitätsmanagementsystems nach ISO9001:2015 sowie das API-6A-Zertifikat und andere erhalten.
Als professionelle Kammprofildichtungen Fabrikist das Unternehmen bestrebt, den Kunden einen Mehrwert zu bieten, die Gesundheit und das Glück der Mitarbeiter zu fördern und positive gesellschaftliche Effekte zu erzielen. Wir halten an den Grundprinzipien Integrität, Präzision, Innovation und gegenseitiger Erfolg fest. Mit dem Bestreben, die bevorzugte Marke für Industriedichtungen zu werden, sind wir bestrebt, uns als erstklassiger Akteur in der Fluiddichtungsbranche zu etablieren und auf das Ziel der gegenseitigen Zufriedenheit von Kunden und Mitarbeitern hinzuarbeiten.
Ehrenurkunde
  • API -Zertifikate
  • ISO9001
  • ISO14001
  • ISO 45001
Nachrichten & Event
Kammprofildichtungen Branchenwissen

1. Kammprofildichtungen für Hochleistungs-Industriedichtungen

Kammprofildichtungen gelten weithin als eine der zuverlässigsten Dichtungslösungen für anspruchsvolle Industrieumgebungen. Diese Dichtungen verfügen über einen massiven Metallkern mit konzentrischen Rillen und sind typischerweise mit weichen Dichtungsmaterialien wie Graphit oder PTFE überzogen, um die Dichtungseffizienz zu verbessern.

Im Vergleich zu herkömmlichen Weichdichtungen bieten Kammprofile-Dichtungen eine überlegene Ausblasfestigkeit, eine hervorragende Rückstellleistung und eine verbesserte Dichtungsstabilität unter schwankenden Druck- und Temperaturbedingungen.

In Branchen wie der Ölraffination, der petrochemischen Verarbeitung und der Energieerzeugung kann ein Dichtungsversagen zu kostspieligen Stillständen und Sicherheitsrisiken führen. Studien zeigen, dass die Dichtleistung hochwertiger Kammprofile-Dichtungen mit Metallkern die Leckageraten um mehr als reduzieren kann 60 % im Vergleich zu herkömmlichen komprimierten Faserdichtungen.

(1) Wichtigste industrielle Anwendungen

  • Abdichtung des Wärmetauscherflansches
  • Petrochemische Verarbeitungssysteme
  • Hochtemperatur-Dampfleitungen
  • Druckbehälter für Kraftwerke

2. Kammprofildichtung vs. Spiralwickeldichtung

Für die Auswahl der richtigen Dichtungslösung ist es wichtig, die Unterschiede zwischen Kammprofil-Dichtung und Spiraldichtung zu verstehen. Obwohl beide Dichtungstypen in industriellen Flanschsystemen weit verbreitet sind, weisen sie unterschiedliche konstruktive Designs und Anwendungsvorteile auf.

Kammprofildichtungen verfügen über einen massiven Metallkern mit gezahnten Rillen, während Spiraldichtungen aus abwechselnden Metallwicklungen und weichen Füllmaterialien bestehen. Kammprofildichtungen bieten im Allgemeinen eine bessere Dichtungsstabilität bei geringer Schraubenbelastung und eignen sich besonders für Wärmetauscher.

(1) Leistungsvergleichstabelle

Vergleich zwischen Kammprofildichtungen und Spiraldichtungen
Funktion Kammprofildichtung Spiralgewickelte Dichtung
Strukturelle Stärke Hoch Mittel
Verwendung von Wärmetauschern Ausgezeichnet Gut
Leistung bei geringer Bolzenlast Ausgezeichnet Mäßig

3. Hochdruck-Kammprofildichtung für Wärmetauscheranwendungen

Hochdruck-Kammprofile-Dichtungen für Wärmetauschersysteme erfreuen sich aufgrund ihrer außergewöhnlichen Beständigkeit gegenüber Temperaturwechseln und Druckschwankungen immer größerer Beliebtheit.

Wärmetauscher werden häufig bei Temperaturen betrieben, die höher sind 400°C und Druckniveaus darüber 150 bar . Unter diesen Bedingungen ist die Zuverlässigkeit der Dichtung von entscheidender Bedeutung für die Aufrechterhaltung der Betriebssicherheit und die Minimierung von Ausfallzeiten.

In diesen Systemen werden häufig kammprofilierte Dichtungen mit Graphitbeschichtung verwendet, da Graphit eine hervorragende Temperaturbeständigkeit und Kompressibilität bietet, während der Metallkern die strukturelle Integrität aufrechterhält.

(1) Vorteile in Wärmetauschersystemen

  1. Verbesserte Abdichtung bei thermischer Ausdehnung
  2. Geringere Leckageraten beim Druckwechsel
  3. Längere Lebensdauer
  4. Reduzierte Wartungs- und Austauschkosten

4. Hersteller und Vorsichtsmaßnahmen für die Installation von Kammprofildichtungen mit Graphitbeschichtung

Die Wahl eines professionellen Herstellers von Kammprofildichtungen mit Graphitbeschichtung ist für die Erzielung einer zuverlässigen Dichtungsleistung in Industriesystemen von entscheidender Bedeutung.

Ningbo Rilson Sealing Material Co., Ltd. wurde 2007 gegründet und ist ein professioneller Hersteller und Lieferant von Kammprofildichtungen mit Sitz in Ningbo, Provinz Zhejiang. Die Produktionsstätte erstreckt sich über 20.000 Quadratmeter und ist darauf ausgerichtet, den sicheren und zuverlässigen Betrieb von Flüssigkeitsdichtungssystemen zu gewährleisten und den Kunden die passenden Dichtungstechnologielösungen anzubieten. Wir betreiben zahlreiche Produktionslinien für Dichtungsprodukte und sind auf die Entwicklung und Herstellung von Dichtungen und anderen Dichtungsmaterialien für die Erdöl-, Chemie-, Energie-, Schiffbau- und Maschinenbaubranche spezialisiert. Zu unseren Hauptprodukten gehören unter anderem Spiraldichtungen, Ringverbindungsdichtungen, Kammprofildichtungen, gewellte Metalldichtungen, Isoliersatzdichtungen und asbestfreie Dichtungen.

Unsere Kundschaft kommt aus verschiedenen Teilen der Welt und durch unsere umfangreiche Erfahrung in der Branche haben wir uns das Vertrauen und die Anerkennung unserer Kunden erworben. Derzeit haben wir Zertifizierungen von mehreren namhaften Unternehmen erhalten. Darüber hinaus haben wir unter anderem die Zertifizierung des Qualitätsmanagementsystems ISO9001:2015 sowie das API 6A-Zertifikat erfolgreich erhalten.

Als professionelle Fabrik für Kammprofile-Dichtungen ist das Unternehmen bestrebt, den Kunden einen Mehrwert zu bieten, die Gesundheit und das Glück der Arbeitnehmer zu fördern und positive soziale Auswirkungen zu erzielen. Wir wahren die Grundprinzipien von Integrität, Präzision, Innovation und gemeinsamem Erfolg.

(1) Vorsichtsmaßnahmen für die Verwendung von Kammprofildichtungen

  • Wählen Sie je nach Druck- und Medienbedingungen geeignete Dichtungsmaterialien
  • Stellen Sie sicher, dass die Flanschoberflächen sauber und frei von Rost oder Kratzern sind
  • Ziehen Sie die Schrauben symmetrisch und schrittweise an
  • Führen Sie regelmäßige Inspektionen und Wartungsarbeiten durch, um Leckagen zu vermeiden

Eine ordnungsgemäße Installation und Wartung kann die Lebensdauer der Dichtung um mehr als verlängern 30 % Gleichzeitig werden unerwartete Abschaltungen deutlich reduziert.

5. Häufig gestellte Fragen (FAQ)

F1: Was ist der Hauptvorteil von Kammprofil-Dichtungen?
Kammprofil-Dichtungen bieten eine hervorragende Dichtleistung, hohe Ausblasfestigkeit und eine hervorragende Erholung unter schwankenden Druckbedingungen.

F2: Sind Kammprofile-Dichtungen für Wärmetauscher geeignet?
Ja, sie werden häufig in Wärmetauscheranwendungen eingesetzt, da sie unter Temperaturwechselbedingungen und Bedingungen mit geringer Schraubenbelastung eine gute Leistung erbringen.

F3: Welche Verkleidungsmaterialien werden üblicherweise für Kammprofile-Dichtungen verwendet?
Zu den gängigen Beschichtungsmaterialien gehören je nach Anwendungsanforderungen Graphit, PTFE und andere weiche Dichtungsschichten.

F4: Wie oft sollten Kammprofile-Dichtungen überprüft werden?
Die Häufigkeit der Inspektionen hängt von den Betriebsbedingungen ab, es werden jedoch regelmäßige Wartungsprüfungen empfohlen, um die Zuverlässigkeit und Sicherheit der Dichtung zu gewährleisten.
