Kammprofildichtung vs. Spiralwickeldichtung: Der direkte Vergleich
Für Anwendungen, bei denen die Kontrolle der installierten Dicke, ein geringer Schraubenkraftverlust und eine stabile Leistung bei wiederholten Temperaturwechseln am wichtigsten sind, wie z. B. Wärmetauscher, Kühler und Behälterflansche mit hoher Integrität, ist die Kammprofile-Dichtungskonstruktion im Allgemeinen die stärkere technische Wahl. Für allgemeine Rohrleitungs-, Ventil- und Pumpenflansche, die ein breites Spektrum an Druckklassen abdecken, bleibt die Spiraldichtung die am häufigsten spezifizierte und allgemein verfügbare Option. Keine der Dichtungsfamilien ist allgemein überlegen. Die richtige Auswahl hängt von der Oberflächenbeschaffenheit des Flansches, dem Betriebstemperaturbereich, den Anforderungen an die Stabilität der Schraubenbelastung und der spezifischen Ausrüstung ab, die die Dichtung abdichtet.
Dies Kammprofil-Dichtung vs Spiraldichtung Der Vergleich geht durch strukturelle Unterschiede, Tendenzen bei der Dichtungsleistung, Temperaturverhalten des Belagmaterials, typische Branchennutzungsmuster und einen praktischen Auswahlrahmen, damit Ingenieure, Beschaffungsteams und Wartungsplaner den richtigen Dichtungstyp für die jeweilige Anwendung auswählen können.
- Kammprofildichtungen verwenden einen massiven, gerillten Metallkern mit weichen Deckschichten, was ihnen eine geringere Einbaudicke und einen reduzierten Druckverformungsrest verleiht.
- Spiraldichtungen verwenden abwechselnde Wicklungen aus geformtem Metallstreifen und Füllmaterial, was ihnen Flexibilität für ein breites Spektrum an Flanschtypen verleiht.
- Ein typisches Vergleich der Nockenprofildichtungen weist auf Kammprofil-Designs für Wärmetauscher hin, während spiralförmig gewickelte Designs nach wie vor ein üblicher Stundard für allgemeine Rohrleitungen sind.
- Beide Dichtungsfamilien sind üblicherweise mit Graphit-, PTFE- oder Glimmerbeschichtung erhältlich, abhängig von der Betriebstemperatur und der Belastung durch die Prozessflüssigkeit.
Den Aufbau von Kammprofildichtungen verstehen
A Kammprofil-Dichtung , in der Branche manchmal auch mit der alternativen Schreibweise Nockenprofildichtung bezeichnet, ist eine halbmetallische Dichtung, die um einen massiven Metallkern herum aufgebaut ist, der auf beiden Dichtflächen mit einer Reihe feiner konzentrischer Rillen versehen ist. Dieser gerillte Kern wird dann mit einer dünnen, weichen Dichtungsschicht, meist Graphit, PTFE oder Glimmer, bedeckt, die entweder auf die bearbeitete Oberfläche geklebt, mechanisch fixiert oder laminiert wird.
Kernstruktur und gerilltes Profil
Die Rillen auf einem Kammprofile-Kern konzentrieren die verfügbare Schraubenlast entlang einer Reihe schmaler Kontaktspitzen, anstatt sie gleichmäßig über die gesamte Fläche zu verteilen. Dieses konzentrierte Spannungsmuster ermöglicht es der weichen Deckschicht, in mikroskopisch kleine Oberflächenunregelmäßigkeiten am Flansch zu fließen, während der feste Kern darunter einer übermäßigen Kompression standhält und die Dimensionsstabilität beibehält. Da der Kern die strukturelle Last trägt, weist eine industrielle Kammprofildichtung im Vergleich zu weicheren, rein nichtmetallischen Dichtungsplatten im Allgemeinen einen geringeren Druckverformungsrest und eine geringere Entspannung im Laufe der Zeit auf.
Optionen für die Versiegelungsschicht
Die dünne Deckschicht auf dem gerillten Kern berührt tatsächlich die Flanschoberfläche und verschließt Leckpfade auf Mikroebene. Die Wahl des Belags wird weitgehend von der Prozessflüssigkeit und dem Betriebstemperaturbereich bestimmt, wobei Graphit das breiteste allgemeine Anwendungsfenster abdeckt, PTFE für chemisch aggressive oder korrosive Anwendungen geeignet ist und Glimmer für Anwendungen bei höheren Temperaturen reserviert ist, bei denen die Graphitoxidation ein Problem darstellt.
Grundlegendes zum Aufbau einer Spiraldichtung
Eine spiralförmig gewickelte Dichtung wird hergestellt, indem ein vorgeformter V-förmiger oder W-förmiger Metallstreifen zusammen mit einem weichen Füllband, typischerweise flexiblem Graphit oder PTFE, in abwechselnden Schichten um einen Dorn gewickelt wird. Das Ergebnis ist ein federartiger, geschichteter Ring, der dann mit einem Innenring, einem Außenring oder beiden ausgestattet wird, je nachdem, welcher Flanschtyp und welche Druckklasse er bedienen soll.
Wickelmuster und Füllmaterial
Die abwechselnden Metall- und Füllstoffschichten verleihen einer Spiraldichtung ein gewisses Maß an eingebauter Elastizität, sodass sie kleine Flanschbewegungen oder geringfügige Oberflächenunregelmäßigkeiten aufnehmen kann, ohne den Dichtungskontakt sofort zu verlieren. Die Metallwicklung sorgt für mechanische Festigkeit und Erholung, während das Füllband den mikroskopischen Spalt zwischen der Wicklung und der Flanschfläche in jeder Schicht füllt.
Innen- und Außenringunterstützung
Ein eingebauter Innenring verhindert, dass sich die Wicklung unter Druck nach innen knickt, und schützt das Füllmaterial vor Erosion durch den Prozessfluss an der Bohrung. Ein äußerer Zentrierring sorgt dafür, dass die Dichtung korrekt am Flansch positioniert ist, und fungiert als Kompressionsanschlag, der hilft, ein zu starkes Anziehen während der Installation zu verhindern. Dieses ringbasierte Stützsystem ist einer der Gründe, warum Spiraldichtungen so häufig in einer breiten Palette von Standardflanschtypen verwendet werden.
Struktur- und Designunterschiede
Die folgende Tabelle fasst die allgemeinen strukturellen Unterschiede zusammen, die in a am häufigsten vorkommen Kammprofil-Dichtung vs spiral wound gasket Diskussion, basierend darauf, wie jede Dichtungsfamilie typischerweise gebaut und installiert wird.
| Funktion | Kammprofildichtung | Spiralgewickelte Dichtung |
|---|---|---|
| Kernstruktur | Massiver gerillter Metallkern | Aufgewickelter Metallstreifen und Fülllagen |
| Typische installierte Dicke | Dünneres, kompakteres Profil | Vergleichsweise dickeres Profil |
| Kompressionsrest im Laufe der Zeit | Im Allgemeinen niedriger | Mäßig |
| Flanschoberflächenbeschaffenheit erforderlich | Bevorzugt eine glattere maschinelle Oberfläche | Verträgt einen breiteren Oberflächenbereich |
| Strukturelle Steifigkeit | Höherer, fester Kern | Mäßig, more flexible |
| Gemeinsames Nutzungsmuster | Wärmetauscher, Reaktoren, hochintegrierte Flansche | Allgemeine Rohrleitungen, Ventile, Pumpen |
Temperaturbehandlung durch Belagmaterial
Das für eine Dichtung verwendete Deck- oder Füllmaterial hat im Allgemeinen einen größeren Einfluss auf die maximale Betriebstemperatur als die Basisdichtungsarchitektur selbst. Das folgende Liniendiagramm veranschaulicht typische Temperaturverhaltenstrends bei den PTFE-, flexiblen Graphit- und Glimmerbeschichtungsoptionen für beide Dichtungsfamilien.
Dichtungen mit Glimmerbeschichtung unterstützen im Allgemeinen den höchsten Temperaturbereich der drei gängigen Beschichtungsoptionen, und eine Kammprofildichtung mit Glimmerbeschichtung behält diesen Vorteil tendenziell etwas weiter als eine spiralförmig gewickelte Dichtung mit Glimmerbeschichtung, da der solide gerillte Kern dabei hilft, die Deckschicht gegen Abblättern bei wiederholten Temperaturwechseln zu schützen. Dies macht Kammprofile-Designs mit Glimmerbeschichtung zu einer allgemeinen Empfehlung für industrielle Kammprofil-Dichtungsanwendungen in Prozessanlagen mit höheren Temperaturen.
Branchenanwendungsverteilung
Das folgende Säulendiagramm zeigt eine allgemeine, veranschaulichende Verteilung, wo Kammprofile-Dichtungen typischerweise in verschiedenen Industrieausrüstungskategorien spezifiziert werden, basierend auf allgemeinen Nutzungsmustern, die in der gesamten Flüssigkeitsdichtungsbranche beobachtet werden.
Wärmetauscher stellen den größten allgemeinen Anteil der Kammprofil-Dichtungsnachfrage dar, was mit der Forderung nach einer dünnen, formstabilen Dichtung übereinstimmt, die über viele Rohrbündelflansche einer einzigen Einheit hinweg wiederholt werden kann. Druckbehälter, petrochemische Rohrleitungen, Energieerzeugungsanlagen sowie Anwendungen im Schiffs- und Schiffbau runden die übrigen gängigen Nutzungskategorien ab.
Vergleich der Gesamtleistung des Radars
Das nachstehende Radardiagramm fasst sechs allgemeine Leistungsdimensionen nebeneinander zusammen und bietet einen schnellen visuellen Überblick darüber, wo die einzelnen Dichtungsfamilien tendenziell im Vorteil sind.
Die Gesamtform zeigt, dass Kammprofile-Dichtungen hinsichtlich Dichtleistung, Temperaturbeständigkeit und struktureller Steifigkeit die Nase vorn haben, was größtenteils auf den massiven Rillenkern zurückzuführen ist. Spiraldichtungen zeichnen sich durch einfache Installation und Vielseitigkeit in der Anwendung aus und spiegeln ihre lange Geschichte als weit verbreitete, weitgehend kompatible Option für allgemeine Industrierohrleitungen wider.
Materialoptionen und Deckschichten
Beide Dichtungsfamilien bestehen in der Regel aus einem ähnlichen Pool an Kern- und Deckmaterialien, die so ausgewählt werden, dass sie zu den Prozessflüssigkeits-, Temperatur- und Druckbedingungen des abzudichtenden Flansches passen. Ein kompetenter Lieferant von Metallgraphitdichtungen bietet im Allgemeinen Kombinationen beider Produktlinien an, sodass die Ingenieurteams die Materialauswahl soweit möglich standardisieren können.
| Komponente | Allgemeine Optionen | Typische Notizen |
|---|---|---|
| Kammprofil-Kernmetall | Edelstahl, Kohlenstoffstahl, legierter Stahl | Ausgewählt basierend auf Korrosionseinwirkung und Druckklasse |
| Kammprofil-Deckschicht | Graphit, PTFE, Glimmer | Bestimmt die chemische Beständigkeit und die Temperaturobergrenze |
| Spiralförmig gewickeltes Metall | Edelstahl, legierter Stahl | Sorgt für eine federähnliche mechanische Erholung |
| Spiralförmiges Wundfüllmaterial | Graphit, PTFE | Füllt Mikrospalte zwischen Wicklungen und Flanschfläche |
Vergleich von Nockenprofildichtungen nach Branchenanwendungsfall
Ein umfassenderer Vergleich der Nockenprofildichtungen über gängige Industrieausrüstungskategorien hinweg hilft zu klären, warum eine Dichtungsfamilie in einer bestimmten Situation tendenziell häufiger spezifiziert wird als die andere.
Wärmetauscher And Coolers
Für Rohrbündel- und Kanalabdeckungsflansche wird im Allgemeinen eine Wärmetauscher-Kammprofildichtung bevorzugt, da das dünne Rillenprofil in engere Einbauspalte passt und die Schraubenlast bei wiederholten An- und Abschaltzyklen gleichmäßiger hält.
Druckbehälter And Reactors
Mannlöcher und Zugangsflansche von Behältern mit größerem Durchmesser erfordern häufig eine kundenspezifische Kammprofildichtung, deren Größe auf bestimmte Lochkreise und Nutprofile abgestimmt ist und eine gleichmäßige Abdichtung über große Flanschdurchmesser hinweg gewährleistet.
Allgemeine Rohrleitungs- und Ventilflansche
Standard-Rohrleitungen, Ventiloberteile und Pumpengehäuseflansche sind aufgrund ihrer breiten Kompatibilität mit einer Vielzahl von Flanschoberflächenveredelungen und ihrer leichten Verfügbarkeit in gängigen Größen weiterhin stark auf Spiraldichtungskonstruktionen angewiesen.
So wählen Sie zwischen Kammprofil und Spiraldichtung
Wenn Sie die folgenden Überlegungen der Reihe nach durchgehen, können Sie im Allgemeinen die Entscheidung zwischen den beiden Dichtungsfamilien für einen bestimmten Flansch oder ein bestimmtes Gerät einzugrenzen.
- Überprüfen Sie den Betriebstemperaturbereich und wie oft das Gerät zwischen heißen und kalten Bedingungen wechselt.
- Überprüfen Sie den verfügbaren Einbauspalt am Flansch, da eine dünnere Nutdichtung möglicherweise gleichmäßiger in engere Räume passt.
- Bestätigen Sie die Oberflächenbeschaffenheit des Flansches. Beachten Sie dabei, dass eine glattere bearbeitete Fläche im Allgemeinen gut zu einer Kammprofile-Dichtung passt.
- Beurteilen Sie den Stabilitätsbedarf der Schraubenkraft, insbesondere bei Geräten, die regelmäßig zur Inspektion geöffnet und wieder geschlossen werden.
- Passen Sie das Deck- oder Füllmaterial an die Prozessflüssigkeit und deren chemische Verträglichkeitsanforderungen an.
- Bestimmen Sie, ob eine benutzerdefinierte Kammprofil-Dichtungsabmessung erforderlich ist oder ob eine standardmäßige Spiralwickel-Kataloggröße für die Anwendung geeignet ist.
Überlegungen zur Installation und Wartung
Die richtige Installationspraxis hat einen direkten Einfluss darauf, wie gut eine Dichtungsfamilie im Betrieb funktioniert, unabhängig davon, welcher Typ ausgewählt wird.
- Ziehen Sie die Flanschschrauben nach und nach stern- oder kreuzweise an und nicht nacheinander um den Flansch herum.
- Wenden Sie das Drehmoment schrittweise an, anstatt beim ersten Durchgang das volle Drehmoment zu erreichen, um eine gleichmäßige Dichtungsbelastung zu erreichen.
- Überprüfen und reinigen Sie die Flanschoberfläche vor der Installation und entfernen Sie alle alten Dichtungsreste oder Oberflächenreste.
- Überprüfen Sie das Schraubendrehmoment erneut, nachdem das Gerät seinen ersten thermischen Betriebszyklus abgeschlossen hat.
- Lagern Sie Ersatzdichtungen flach und vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt, bis sie für den Einbau bereit sind.
- Vermeiden Sie die Wiederverwendung einer Dichtung, die bereits einmal komprimiert wurde, da ihre Dichtungsschicht dann dauerhaft ausgehärtet ist.
Arbeiten Sie mit einem professionellen Kammprofil-Dichtungshersteller zusammen
Ningbo Rilson Sealing Material Co., Ltd wurde 2007 gegründet und hat seinen Sitz in Ningbo, Provinz Zhejiang. Das Unternehmen betreibt eine 20.000 Quadratmeter große Produktionsanlage, die sich dem sicheren und zuverlässigen Betrieb von Flüssigkeitsdichtungssystemen widmet. Das Unternehmen betreibt mehrere Produktionslinien und ist auf die Entwicklung und Herstellung von Dichtungen und zugehörigen Dichtungsmaterialien für die Erdöl-, Chemie-, Energie-, Schiffbau- und Maschinenbaubranche spezialisiert. Die Kunden sind in vielen Regionen der Welt ansässig.

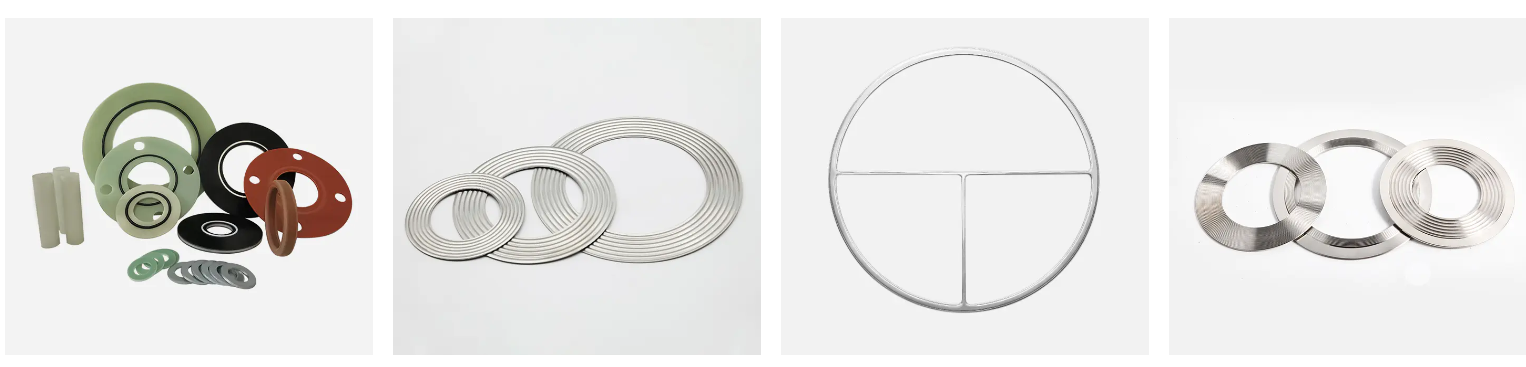

Als erfahrener Kammprofil-Dichtung manufacturer and Kammprofil-Dichtung supplier Rilson produziert am selben Standort auch Spiraldichtungen, Ringverbindungsdichtungen, gewellte Metalldichtungen, Isolierkit-Dichtungen und asbestfreie Dichtungen, was eine konsistente Qualitätskontrolle unterstützt, wenn Kunden die beiden Produktfamilien nebeneinander vergleichen. Das Unternehmen kann auch als agieren Hersteller von Nockenprofildichtungen für Projekte, die eine Maßgeschneiderte Kammprofil-Dichtung abgestimmt auf eine spezifische Flanschzeichnung, einschließlich Kernmetall, Deckmaterial, Nutprofil und Außenmaß. Als Lieferant von Metallgraphitdichtungen Rilson liefert auch Produkte mit Graphitbeschichtung und Graphitfüllung, die sowohl in Kammprofil- als auch in Spiralwickellinien für Wärmetauscher und allgemeine Rohrleitungsdienste verwendet werden.
Das Unternehmen konzentriert seine Geschäftstätigkeit auf die Prinzipien Integrität, Präzision, Innovation und gemeinsamen Erfolg und zielt darauf ab, Kunden in der gesamten Flüssigkeitsdichtungsbranche mit konsistenter technischer Kommunikation und Fertigungskapazitäten während des gesamten Beschaffungsprozesses zu unterstützen.
Häufig gestellte Fragen
F1: Was ist eine Kammprofile-Dichtung?
Eine Kammprofildichtung ist eine halbmetallische Dichtung, die aus einem massiven, gerillten Metallkern besteht, der mit einer dünnen, weichen Dichtungsschicht wie Graphit, PTFE oder Glimmer bedeckt ist.
F2: Was ist eine Spiraldichtung?
Eine spiralförmig gewickelte Dichtung wird gebildet, indem ein vorgeformter Metallstreifen zusammen mit einem weichen Füllband in abwechselnden Schichten gewickelt wird, die typischerweise von Innen- und Außenringen getragen werden.
F3: Was ist der Hauptunterschied zwischen Kammprofil-Dichtung und Spiraldichtung?
Eine Kammprofil-Dichtung basiert auf einem massiven, gerillten Kern für Steifigkeit und geringen Druckverformungsrest, während eine spiralförmig gewickelte Dichtung auf geschichteten Metallwicklungen und Füllstoffen für eine federartige Erholung basiert.
F4: Welcher Typ wird im Allgemeinen für Wärmetauscher bevorzugt?
Eine Kammprofile-Dichtung für Wärmetauscher wird häufig bevorzugt, da ihr dünneres Profil und die stabile Schraubenlastleistung sich gut für wiederholte Temperaturwechsel eignen.
F5: Sind Kammprofile-Dichtungen für den Einsatz bei hohen Temperaturen geeignet?
Ja, Kammprofile-Dichtungen werden häufig in Umgebungen mit hohen Temperaturen und hohem Druck eingesetzt, insbesondere mit Glimmer- oder Graphitbeschichtungen, die für die Prozessbedingungen ausgewählt werden.
F6: Welche Verkleidungsmaterialien sind für Kammprofile-Dichtungen erhältlich?
Zu den gängigen Beschichtungsoptionen gehören flexibler Graphit für den allgemeinen Einsatz, PTFE für chemisch aggressive Flüssigkeiten und Glimmer für Anwendungen bei höheren Temperaturen.
F7: Sind Spiraldichtungen für Standard-Rohrleitungsflansche geeignet?
Ja, Spiraldichtungen werden aufgrund ihrer breiten Kompatibilität häufig in einer Vielzahl von Standardtypen von Rohrleitungen, Ventilen und Pumpenflanschen verwendet.
F8: Wie wähle ich zwischen Nockenprofildichtung und Spiraldichtung?
Berücksichtigen Sie die Betriebstemperatur, die Oberflächenbeschaffenheit des Flansches, die verfügbare Einbaudicke und die Anforderungen an die Stabilität der Schraubenbelastung, bevor Sie sich für einen der beiden Typen entscheiden.
F9: Benötigen Kammprofile-Dichtungen eine spezielle Flanschoberflächenveredelung?
Kammprofildichtungen funktionieren im Allgemeinen am besten auf einer glatter bearbeiteten Flanschfläche, da der gerillte Kern die Dichtungsspannung entlang schmaler Kontaktspitzen konzentriert.
F10: Können diese Dichtungen speziell für bestimmte Flanschabmessungen angefertigt werden?
Ja, eine kundenspezifische Kammprofile-Dichtung kann so hergestellt werden, dass sie zu bestimmten Innen- und Außendurchmessern, Nutprofilen, Dicken und Deckmaterial für eine bestimmte Flanschzeichnung passt.
