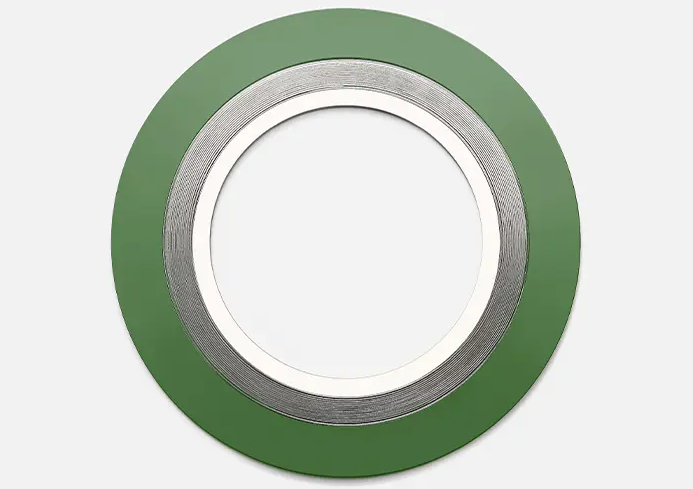

Was ist eine Spiraldichtung?

Spiraldichtungen sind Metall-Nichtmetall-Verbunddichtungen, die häufig zum Abdichten von Rohren, Ventilen und Druckbehältern verwendet werden. Ihre einzigartige Struktur kombiniert die Stärke von Metall mit der Flexibilität von Nichtmetall und macht sie für den Einsatz in Hochtemperatur-, Hochdruck- und korrosiven Medienanwendungen geeignet. Spiralförmig gewickelte Dichtungen bestehen aus abwechselnd geformten Metalldrähten und weichem Füllmaterial und bilden eine hochwirksame Dichtung, wenn sie zwischen zwei Flanschen komprimiert werden. Die V-förmige Krone in der Mitte des Metallstreifens fungiert als Feder und verleiht der Dichtung unter wechselnden Bedingungen eine erhöhte Elastizität. Füll- und Drahtmaterialien können angepasst werden, um den unterschiedlichen Anforderungen an die chemische Verträglichkeit gerecht zu werden.

1. Struktur und Zusammensetzung von Spiraldichtungen
Metallstreifen: Die Metallstreifen bestehen typischerweise aus korrosionsbeständigen Legierungen wie Edelstahl (z. B. 304 und 316), Titan und Monel und werden in einen V- oder W-förmigen Querschnitt gepresst, um eine elastische Unterstützung zu bieten.
Nichtmetallische Füllschichten: Diese Füllschichten bestehen üblicherweise aus Materialien wie Graphit, Polytetrafluorethylen (PTFE) und Glimmer und werden zwischen den Metallstreifen eingebettet, um eine Abdichtung zu gewährleisten und Oberflächenunregelmäßigkeiten auszugleichen. Innen- und Außenringe (optional):
Innenring: Verhindert, dass Medien die Dichtung im Inneren erodieren, und verringert so das Risiko, dass sich der Metallstreifen löst.
Außenring (Kohlenstoffstahl oder Edelstahl): Positioniert die Dichtung, verhindert eine übermäßige Kompression und verbessert die Druckbeständigkeit.

2. Merkmale und Vorteile
Beständig gegen extreme Bedingungen: Hält hohen Temperaturen (bis zu 1000 °C oder mehr, je nach Material) und hohen Drücken (z. B. Flansche der Klasse 900 und höher) stand.
Hervorragende Abdichtung: Die Kombination aus Metall und nichtmetallischen Materialien passt sich selbst kleineren Unregelmäßigkeiten der Flanschoberfläche an.
Chemische Beständigkeit: Kompatibel mit Medien wie Säuren, Laugen, Öl und Gas durch Auswahl verschiedener Metalle und Füllstoffe.
Elastische Belastbarkeit: Die Spiralstruktur des Metallstreifens hält auch nach Druckänderungen dicht.

3. Häufige Arten von Spiralgewickelte Dichtungen
Basistyp (ohne Ring): Enthält nur die spiralförmig gewickelten Metall- und nichtmetallischen Schichten, geeignet für Standardflansche.
Ausführung mit Innenring: Verbessert die Innendruckbeständigkeit, geeignet für Hochdruck- oder leicht erosive Medien.
Ausführung mit Außenring: Lässt sich leicht installieren und positionieren und verhindert ein Zusammenfallen der Dichtung. Spiraldichtungen: Kombinieren Sie die Vorteile beider Typen und eignen Sie sich für anspruchsvolle Anwendungen (z. B. API 6A).

4. Anwendungen von Spiraldichtungen
Petrochemie: Rohrflansche, Reaktoren und Wärmetauscher.
Energiewirtschaft: Dampfturbinen und Hochtemperaturkesselsysteme.
Pharmazeutik/Lebensmittel: Anwendungen, die eine hygienische PTFE-Füllung erfordern.
Luft- und Raumfahrt: Dichtungen für Kraftstoffsysteme.

5. Überlegungen zur Auswahl
Materialabstimmung: Wählen Sie den Metallstreifen und die Füllschicht basierend auf der Korrosivität und Temperatur des Mediums aus.
Flanschstandard: Bestätigen Sie die Flanschbewertung (z. B. ANSI, DIN und JIS) und die Abmessungen.
Druckbewertung: Unterschiedliche Wicklungsdichten beeinflussen die Drucktragfähigkeit.
Installationsanforderungen: Schrauben müssen gleichmäßig angezogen werden, um lokalen Überdruck zu vermeiden, der zum Ausfall führen kann.

6. Vergleich mit anderen Dichtungen
Metallflachdichtungen: Hohe Härte, aber schlechte Kompensation, was extrem hohe Schraubenkräfte erfordert.
Gummidichtungen: Nur für niedrige Temperaturen und Drücke geeignet und alterungsanfällig.
Graphit-Verbunddichtungen: Keine Metallunterstützung und anfällig für Sprödigkeit bei hohen Temperaturen.
