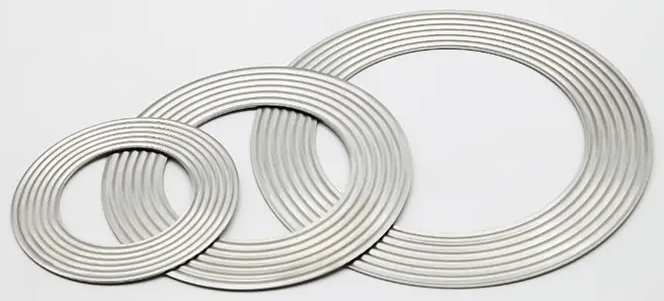

Warum sind gewellte Metalldichtungen bei hohen Temperaturen und hohem Druck unersetzlich?

In der Petrochemie, der Elektrizitätswirtschaft, der Kernenergie und anderen Industriebereichen stellen Arbeitsbedingungen bei hohen Temperaturen und hohem Druck (HT/HP) sehr strenge Anforderungen an die Leistung von Dichtungen. Gewöhnliche Dichtungen sind unter extremen Bedingungen anfällig für Ausfälle, was zu Medienlecks, Geräteschäden und sogar Sicherheitsunfällen führen kann. Metallwelldichtungen sind aufgrund ihres einzigartigen Strukturdesigns und ihrer Materialeigenschaften zu einer unersetzlichen Wahl bei hohen Temperaturen und hohem Druck geworden.

1. Materialeigenschaften: hohe Temperaturbeständigkeit, hohe Druckbeständigkeit, Korrosionsbeständigkeit

Hohe Temperaturbeständigkeit (-200℃~1000℃)

Wellblechdichtungen bestehen aus Hochleistungslegierungsmaterialien und halten extremen Temperaturen stand:

Edelstahl (316/321): geeignet für -200℃~600℃, beständig gegen allgemeine Korrosion.

Inconel 600/625: Temperaturbeständigkeit bis 1000℃, beständig gegen Korrosion durch Schwefelwasserstoff (H₂S).

Hastelloy C-276: beständig gegen starke Säuren (wie Salzsäure, Schwefelsäure) und Hochtemperaturoxidation.

Vergleich: Nichtmetallische Dichtungen (z. B. Graphit, Gummi) verkohlen oder schmelzen über 500 °C, während gewöhnliche Flachdichtungen aus Metall bei hohen Temperaturen zur Kriechverformung neigen.

Hoher Druckverformungswiderstand (>50 MPa)

Die gewellte Metallstruktur kann sich unter hohem Druck elastisch verformen, um leichte Unebenheiten der Flanschoberfläche auszugleichen und Dichtungsfehler zu verhindern.

Kriechfestigkeit: Die elastische Erholungsrate von Welldichtungen liegt bei mehr als 90 %, während flache Metalldichtungen unter hohem Druck zu plastischer Verformung neigen, was zu einer Lockerung der Schrauben und Undichtigkeiten führt.

Korrosionsbeständigkeit und Medienverträglichkeit

Oberflächenbeschichtungstechnologie: PTFE (Säure- und Alkalibeständigkeit), Silber (erhöhte Wärmeleitfähigkeit) oder Nickel (Chloridionen-Korrosionsbeständigkeit) können plattiert werden.

Anwendbare Medien: saures Gas (CO₂, H₂S), starkes Alkali, flüssiges Metall usw.

Vergleich: Gummidichtungen neigen zum Quellen, wenn sie Öl ausgesetzt werden, und Graphitdichtungen neigen zur Pulverisierung in einer stark oxidierenden Umgebung.

2. Strukturelle Vorteile: elastischer Ausgleich und hohe Dichtleistung

Mechanismus zur elastischen Wellenkompensation

Die Wellen-Peak-Tal-Struktur erzeugt unter Druck eine elastische Verformung und passt sich automatisch an die Unebenheiten der Flanschoberfläche an.

Rückprallleistung: Selbst wenn die Schraubenvorspannung abnimmt, kann die gewellte Struktur die Abdichtung aufrechterhalten (Flachdichtungen sind undicht, wenn sie locker sind).

Mehrschichtiges Verbunddesign (verbesserte Dichtung)

Innere Metallwellung, äußerer flexibler Graphit: sowohl Metallfestigkeit als auch nichtmetallische Abdichtung.

Anwendungsszenario: Hauptdampfleitung eines Kernkraftwerks (muss gleichzeitig gegen hohe Temperaturen und Strahlung beständig sein).

Vergleich: Flache Metalldichtungen können sich der Flanschverformung nicht anpassen und neigen aufgrund der lokalen Spannungskonzentration zu Undichtigkeiten.

Leistungsvergleich mit herkömmlichen Dichtungen ::

3. Wartungspunkte von gewellte Metalldichtung

• Vorsichtsmaßnahmen bei der Installation

Inspektion vor der Installation

Zustand der Dichtung: Stellen Sie sicher, dass keine Einkerbungen, Risse oder Korrosion vorhanden sind (insbesondere im gewellten Bereich).

Flanschoberfläche: reinigen und Ebenheit prüfen (Rauheit Ra≤0,8μm), keine Kratzer oder Rost.

Schrauben: Verwenden Sie neue Schrauben oder stellen Sie sicher, dass keine Zugverformung vorliegt, und tragen Sie ein Mittel gegen Festfressen auf die Gewinde auf.

Korrekte Installationsschritte

Mittenplatzierung: Die Dichtung muss die Flanschdichtfläche vollständig bedecken und darf nicht abweichen.

Vorspannungskontrolle: Kreuzanziehen in Stufen entsprechend dem Standarddrehmoment (z. B. die von ASME B16.5 empfohlene dreistufige Methode 50 %–80 %–100 %).

Überdruck vermeiden: Ein zu hohes Drehmoment kann dazu führen, dass die Wellung kollabiert (beachten Sie die vom Hersteller angegebene Kompressionsrate, normalerweise 30–50 %).

Verbotenes Verhalten:

Wiederverwendung abgeflachter Dichtungen (elastisches Versagen).

Verwenden Sie zum gewaltsamen Einbau Hämmer oder Druckluftwerkzeuge.

• Demontage- und Austauschstandards

Situationen, in denen ein Austausch erforderlich ist

Beschädigung der Wellstruktur: Wellung abgeflacht, gebrochen oder teilweise kollabiert (Elastizitätsverlust).

Korrosion/Verschleiß: Auf dem Metallsubstrat sind Lochfraß, Risse oder großflächige Ablösungen der Beschichtung zu erkennen.

Leckagehistorie: Wiederholte Leckagen an derselben Dichtungsposition weisen auf einen Dichtungsfehler hin.

Sicherer Demontageprozess

Druck entlasten und auf Umgebungstemperatur abkühlen lassen.

Lösen Sie die Schrauben über Kreuz, um ein plötzliches Abplatzen der Flanschoberfläche zu vermeiden.

Entfernen Sie die alten Dichtungsreste (verwenden Sie keine scharfen Werkzeuge, um den Flansch abzukratzen).

• Lager- und Transportspezifikationen

Lagerbedingungen

Umgebung: Temperatur 5-30℃, Luftfeuchtigkeit ≤60 %, fern von sauren und alkalischen korrosiven Gasen.

Verpackung: Original feuchtigkeitsbeständige Hartbox zur Aufbewahrung, kein Stapeln oder Bücken.

Transportanforderungen

In einer stoßfesten Box befestigt, um eine durch Stöße verursachte Wellenverformung zu vermeiden.

Auf den Etiketten steht „Nicht drücken“ und „Feuchtigkeitsbeständig“.
